SAM5808B 中频键盘合成器

  • 最多 168 个复音（带效果）
  • 8 个新的 24 位/56 位 DSP 内核 (P24XT) 的 Dream DSP 阵列，支持 56 位 MAC 操作（400M MAC/秒）
  • 全新速度优化的 16 位 CPU (P16XT)
  • 内置 1kbit eFuse 用于配置和安全（程序代码和音库保护）
  • 内置可配置的快速数据/效果 RAM 高达 48Kx24（或 72Kx16），+ 16Kx24 DSP RAM
  • 内置可配置的快速程序代码/缓存 RAM，即时代码解密
  • 多通道 DMA 可将数据快速传输到外部存储器
  • 两个 USB 2.0 高速端口
  • 多达 16 个音频通道输入，16 个音频通道输出（数字）
分类： , ,

技术规格

电源电压（最大） Supply Voltage (maximum) 3.6V
效果器数量 Number of Effects
应用 Applications Digital piano, High end E-drums, Sound modules
输入数量 Number of Inputs 16
输出数量 Number of Outputs 16

详细描述

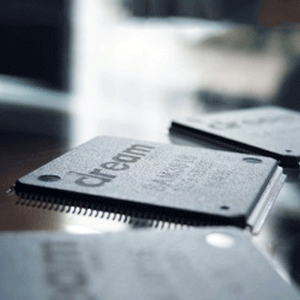

SAM5808 是 Dream SAM5000 系列的中档成员，在 176 引脚 LQFP 封装中具有八个 24 位 DSP，以及多达 168 个复音。

SAM5808 提供多种并行或低引脚数存储器接口，与所有 SAM5000 集成电路一样，它围绕 Dream 优化的 16 位 CPU 和一组可配置的硬件加速 24 位 DSP 内核构建。SAM5000 IC 具有复杂的样本缓冲系统、多通道音频 DMA 和对多种存储器类型的支持，可提供高性能的声音合成、音频处理和效果生成。

SAM5808 专为以下音频应用而设计：数码钢琴、键盘和高音域电子鼓。

The SAM5808 is the medium-range member of Dream's SAM5000 family, featuring eight 24-bit DSPs in a 176-pin LQFP package, and up to 168 voice polyphony.

The SAM5808 offers a large variety of parallel or low pin count memory interfaces, and like all SAM5000 Integrated Circuits it is built around Dream's optimized 16-bit CPU and a configurable array of hardware accelerated 24-bit DSP cores. With a sophisticated sample buffering system, multi-channel audio DMA and support for a large variety of memory types, the SAM5000 ICs deliver high performance sound synthesis, audio processing and effects generation.

The SAM5808 is designed for such audio applications as: digital pianos, keyboards and high-range electronic drums.

规格书和资料

Application NoteData Sheet64 MByte top Quality sounds for digital drum products32 MByte Piano Sound Bank with 8 top quality sounds for Digital Pianos
